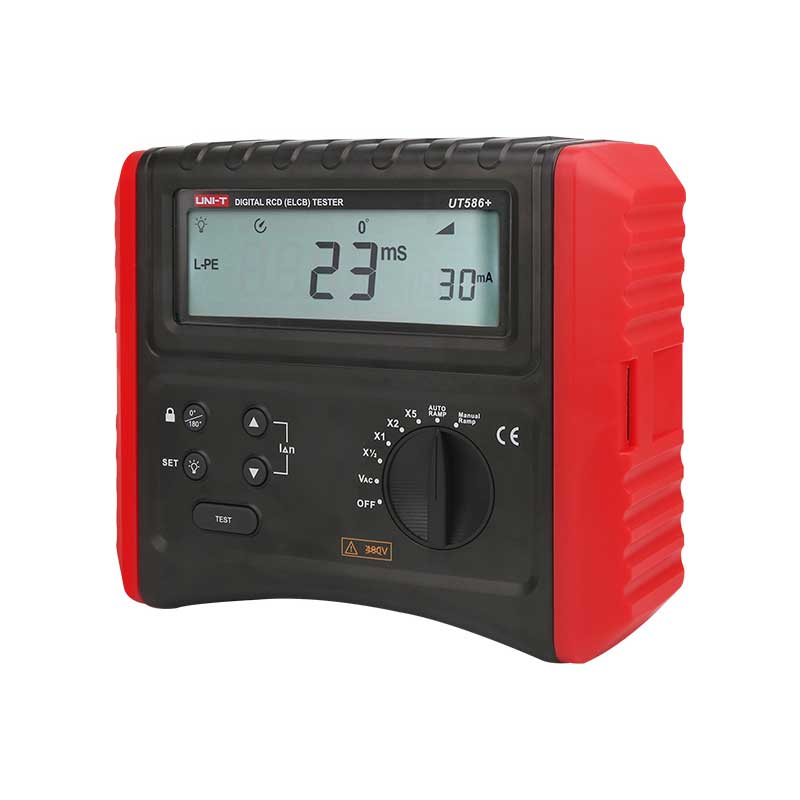

UT586+ DİJİTAL RCD TEST CİHAZI
UT586+, tek fazlı ve üç fazlı elektrik kaçağı koruma cihazlarının işlevselliğini doğrulamak için tasarlanmış bir cihazdır.
Arıza tetikleme sürelerini ve tetiklemeyi başlatan akımları ölçme yeteneği ile donatılmıştır. CAT III 600V güvenlik derecesine uygun olan bu cihaz, konut, eğitim, enerji, imalat, metalurji ve kimya sektörlerinde geniş bir uygulama alanına sahiptir.
Sertifikalar: CE/RoHS

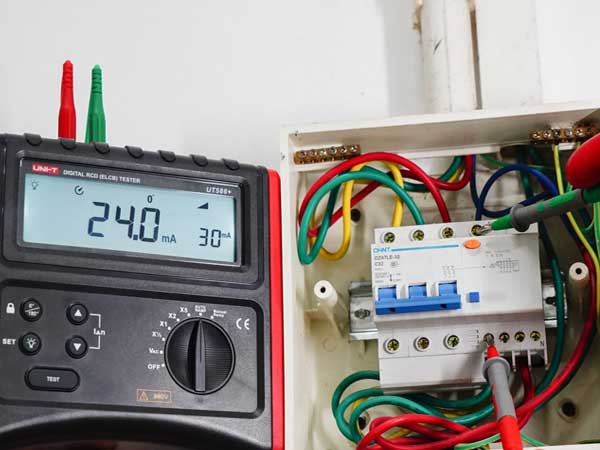

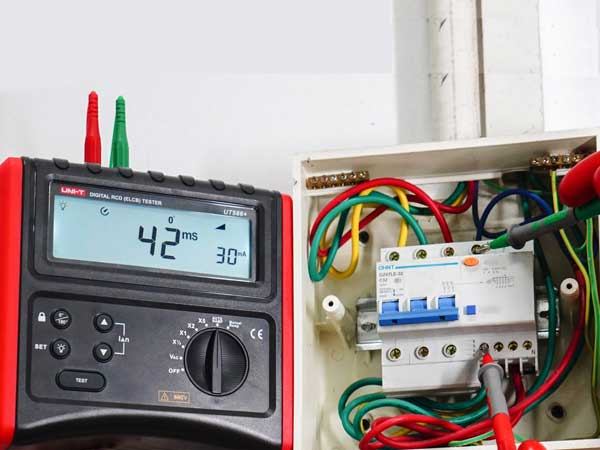

● RCD açma süresi/Akım testi
● Çoklu aralık & Otomatik aralık
● Faz açısı seçimi
● Çalışma voltajı: 100V~440V
● Gerilim testi: 30~480V
● Aşırı sıcaklık algılama
● Fener & APO & Düşük pil
● CAT III 600V
| Özellikleri | |||||
|---|---|---|---|---|---|
| Tetikleme Akım Oranı | Hatalı tetikleme süresi | Doğruluk (akım) |
Doğruluk (süre) |
||
| RCD test işlevi | X1/2 | 10/20/30/100/300/500mA/1000mA | 0~2000mS @ 0°/180° | -10%~0%” | ±0.6%rdg±4dgt |
| X1 | 10/20/30/100/300mA | 0~2000mS @ 0°/180° | 0%~+10% | ±0.6%rdg±4dgt | |
| 500mA/1000mA | 0~200mS @ 0°/180° | 0%~+10% | ±0.6%rdg±4dgt | ||
| X2 | 10/20/30/100/200/300/500mA | 0~200mS @ 0°/180° | 0%~+10% | ±0.6%rdg±4dgt | |
| X5 | 10/20/30/100/200mA | 0~200mS @ 0°/180° | 0%~+10% | ±0.6%rdg±4dgt | |
| AUTO | 10/20/30/100/300/500mA/1000mA | 300ms @ 15 0°/180° | -10%~+10% | ±0.6%rdg±4dgt | |
| Manuel | 10/20/30/100/300/500mA/1000mA | 300ms @ 0°/180° | -10%~+10% | ±0.6%rdg±4dgt | |
| Çalışma voltajı | 50/60Hz | 100V~440V (Not: voltaj > 450V ise, alarm verir ve RCD testini durdurur.) |
-15%~+10% | ||

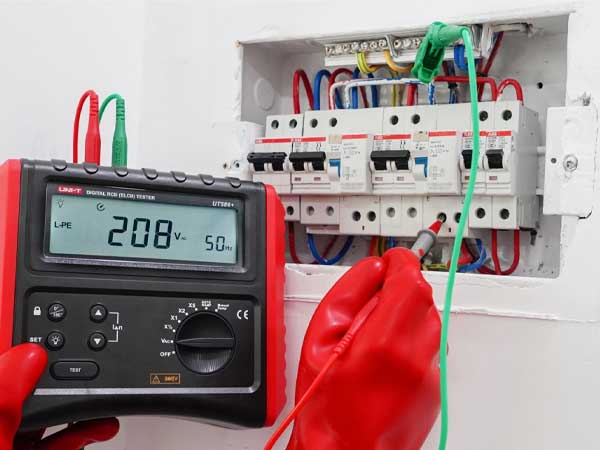

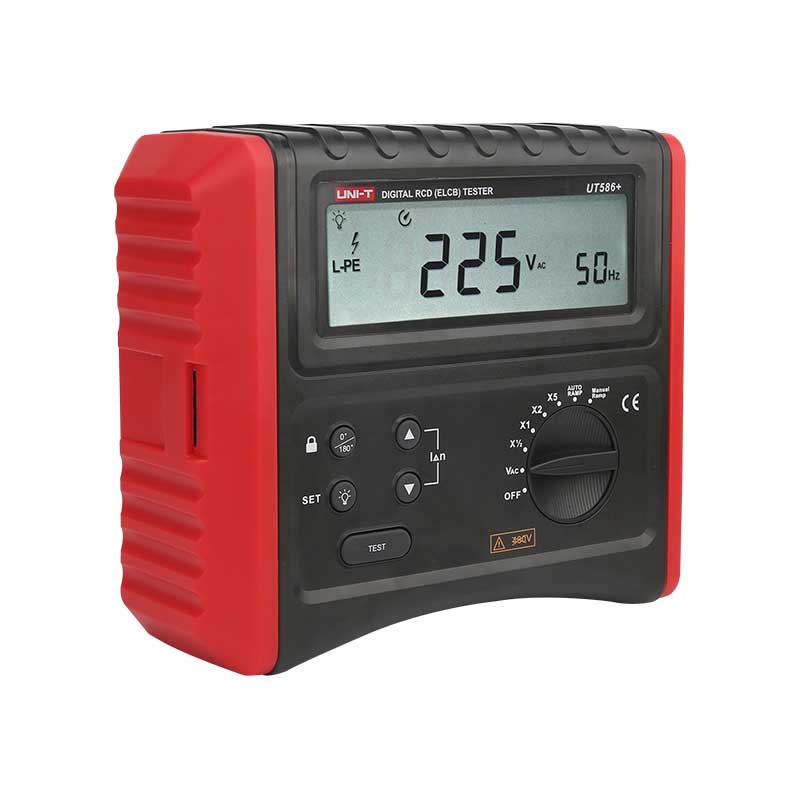

| Voltaj testi | Voltaj değeri | 30~480V (Karalılık: 1V) | 45~65Hz | ±3%rdg±3dgt | |
| Voltaj testi | L-PE | evet, ekran the L-PE giriş voltajı; değerler: 30V~480V; Giriş yok ve düşük voltaj: “0V”; 30V’ dan düşükse: <30V; 4800v’ dan yüksekse: >480V |
|||
| Frekans | evet, ekran the L-PE giriş voltajı; “volt” olduğunda, “VOLT/FREQ” tuşuna basarak “Voltaj/Frekans” arasında geçiş yapın. |
||||
| Kablo kontrolü | Kablolama yoksa, güç kaynağı anormalse veya elektrik akımı yoksa, LCD ekranında “L-PE” mesajı yanıp söner. | ||||
| Faz açısı seçimi | Testi pozitif (0°) veya negatif (180°) yarım döngüden başlatmayı seçebilirsiniz. Fazı değiştirmek için “0°/180°” düğmesine basın. | ||||
| Kilit testi | Güç bağlantısı kesikken, “0°/180°” düğmesini basılı tutarak kilit testi işlevini etkinleştirin. Test uçlarını test noktalarına doğru şekilde bağlayın, test otomatik olarak çalışacaktır.. | ||||
| AUTO RAMP test | Seyir akımını ve hareket süresini aynı anda test edebilirsiniz. | ||||
| RCD testi sınır değerini aştı uyarısı | |||||
| Aşırı sıcaklık algılama | Cihazın iç bileşenleri aşırı ısınırsa, LCD ekranında aşırı sıcaklık sembolü görüntülenir ve cihaz RCD testini otomatik olarak devre dışı bırakır. | ||||
| Fener | Evet, açılabilir – kapatılabilir | ||||
| Düşük pil göstergesi | evet | ||||
| Otomatik kapanma | 5 dakika boyunca işlem yapılmazsa cihaz kendiliğinden kapanacaktır. | ||||
| Çalışma sıcaklığı | 0℃~40℃ | ||||
| Depolama sıcaklığı | -20℃~60℃ | ||||
| Güç | 8 * 1.5V AA | ||||
| Kirlilik seviyesi | 2 | ||||
| Güvenlik sınıflandırması | IEC61010-031; IEC61557-1,6; CAT III 600V | ||||
| Nitelikleri | |||||
| Ürün rengi | Kırmızı + Gri | ||||
| Ürün ağırlığı | 725g | ||||
| Product dimension | 161*117*68mm | ||||

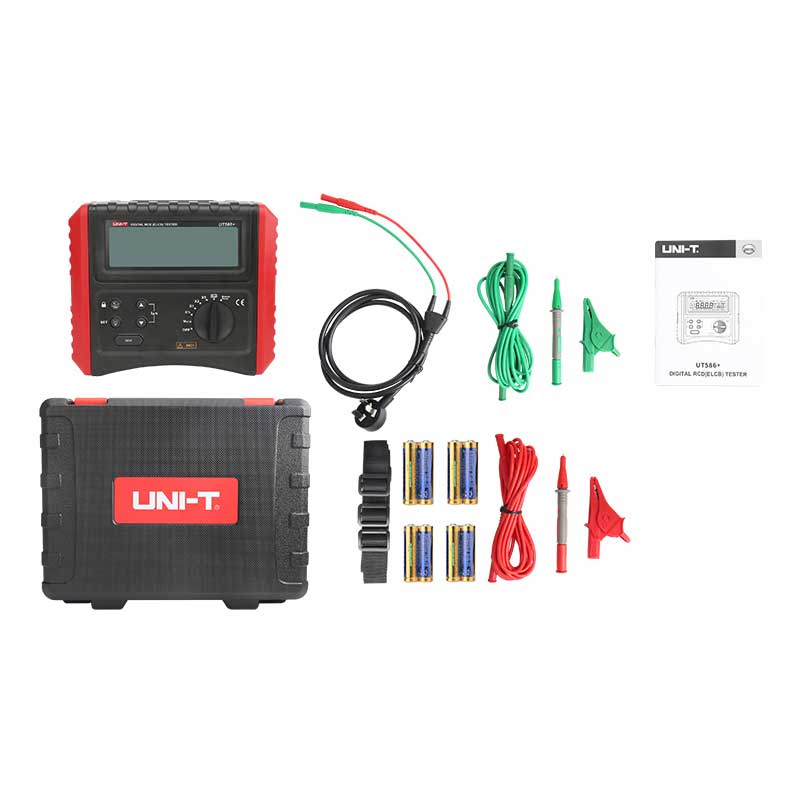

| Standart aksesuarlar | 1 adet kullanma kılavuzu; 1 set test ucu(kırmızı/yeşil); 2 adet timsah klips(kırmızı/yeşil); 2 adet test probu (kırmızı/yeşil); 1.5V AA * 8adet; 1 adet test kablosu – EU fişli | ||||
| Standart paketleme | Karton kutu: 4 adet | ||||
| Kutu ölçüleri | 585×380×335mm | ||||
